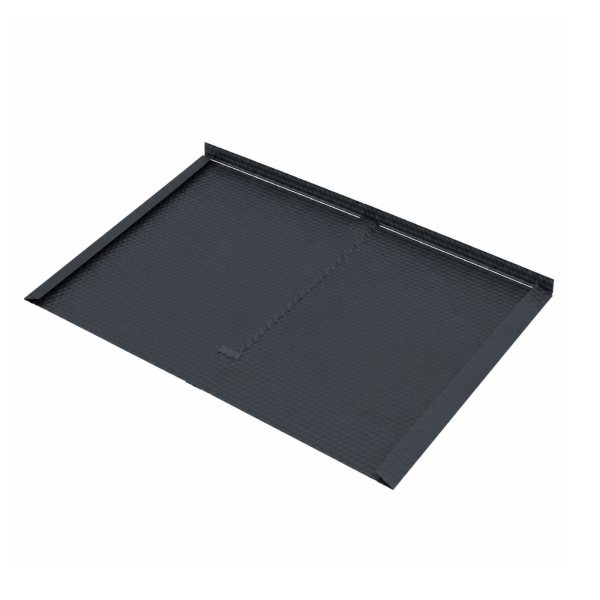

Universalziegel / Ziegelersatzplatte / Blechziegel für Photovoltaik & Solaranlagen – passend für zahlreiche Dachziegelmodelle – Anthrazit RAL 7016

Universalziegel / Ziegelersatzplatte / Blechziegel für Photovoltaik & Solaranlagen – passend für zahlreiche Dachziegelmodelle – Anthrazit RAL 7016

Artikelnummer: SMMW-00216
Kategorie: Universalziegel
Hersteller:

Flexibel anformbar: Passt sich den Konturen zahlreicher geeigneter Dachziegelmodelle an
Für die Photovoltaik-Dachmontage: Universal-Ziegelersatzplatte aus Aluminium für geeignete Ziegeldächer
470 × 620 mm: Maximale Decklänge 430 mm, Mindestdachneigung 15°

23,50 €

inkl. 19% USt.

verfügbar, wird bestellt
Lieferzeit: 2 - 4 Arbeitstage Versandkosteninfo

Beschreibung
***** Sterne Bewertungen

PHOTOVOLTAIK-DACHMONTAGE

Universal-Ziegelersatzplatte für PV-Dachhaken in Anthrazit

Die Universal-Ziegelersatzplatte aus Aluminium wird im Montagebereich eines PV-Dachhakens in die Dachdeckung eingesetzt. Als flexibler Blechziegel lässt sie sich an die benachbarte Ziegelkontur anformen.

Der Universalziegel lässt sich an die Konturen vieler Dachziegelmodelle anformen. Statt für jede Pfannenform einen eigenen Ersatzziegel zu wählen, können Sie eine flexible Platte für zahlreiche geeignete Dachdeckungen nutzen. Die Kompatibilitätsliste hilft Ihnen bei der Auswahl.

Flexibel anformbar An die Kontur geeigneter Dachziegel anpassbar.

Austauschen statt flexen Den kompletten Originalziegel ersetzen – ohne ihn für den Dachhaken auszuschneiden.

Viele Ziegelmodelle Eine flexible Lösung für zahlreiche Pfannenformen und Dachdeckungen.

Einfacher Ziegelersatz Einlegen, anformen und befestigen – die Montage-Übersicht zeigt den Ablauf.

Technische Eigenschaften & Lieferumfang

Hersteller	ALUMERO
Produkttyp	Universal-Ziegelersatzplatte / Blechziegel
Einsatzbereich	PV-Dachhakenmontage auf geeigneten Ziegeldächern
Material	Aluminium
Farbe	Anthrazit RAL 7016
Abmessungen	470 × 620 mm
Mindestdachneigung*	15°
Maximale Decklänge	430 mm
Montageart	Dachparallel
Herkunft	Made in Europe
Lieferumfang	1 × Universal-Ziegelersatzplatte

Zubehör separat einplanen: Zur vollständigen Montage werden geeignete Befestigungs- und Dichtungsmaterialien sowie Dachhaken benötigt.

* Dachneigung: Mindestdachneigung 15°. Die Regeldachneigung kann gemäß den Vorgaben des Zentralverbands des Deutschen Dachdeckerhandwerks (ZVDH) unterschritten werden.

Tragfähigkeit: Die statische Tragfähigkeit der Dachkonstruktion und des Gebäudetragwerks ist bauseits sicherzustellen. Eignung und Verbaubarkeit müssen durch qualifiziertes Fachpersonal beurteilt werden.

Kompatible Dachziegelmodelle

Die folgenden Dachziegelmodelle sind werkseitig geprüft.

Dachziegelmodell suchen

Die Suche ist in dieser Ansicht nicht aktiv. Die Modelllisten können Sie unten aufklappen.

Braas

Doppel-S Pfanne
Frankfurter Pfanne
Granat 11V
Harzer Pfanne
Harzer Pfanne 7
Rubin 11V
Rubin 13V
Rubin 15V
Rubin 9V
Taunus Pfanne
Tegalit
Turmalin

Creaton

Cantus
Domino
Eleganz
Futura
Harmonie
Maxima Pro
Mikado
Ratio
Regius
Terra Optima
Visio
Rustico

Erlus

Linea
E58 / E58 S
E58 MAX
E58 SL / SL-D
Forma
Großfalzziegel
Großfalzziegel XXL
Reformpfanne SL
Reformpfanne XXL

Jacobi

J 11V
Z10

Koramic

Actua 10
Alegra 15
Cosmo 11
Mondo 11/L42
Tradi 12
Mondo 15 / 15 S
Plano 11
Universo 10
Universo 14
Alegra 12

Meindl

Megaton MZ5

Meyer-Holsen

Dacapo
Doppelfalzziegel
Garant
Piano
Ravensberger

Nelskamp

F12 Ü
Finkenberger Pfanne
Kronen Pfanne
Planum
Sigma Pfanne
S-Pfanne

Tondach

A11
Fidelio
Figaro
Landdach
Mulde
Norma
Sulm
V11

Walther

Stylist
W4

Weitere Modelle

Karthago-Pfanne
Falzziegel -A-
Falzziegel Rustico

Die Liste enthält Herstellerempfehlungen. Auch bei aufgeführten Modellen ist die tatsächliche Verbaubarkeit vor Ort durch einen Fachmann zu beurteilen. Nicht genannte Fabrikate müssen gesondert auf Verwendbarkeit geprüft werden.

Häufige Fragen

Was ist eine Universal-Ziegelersatzplatte?

Eine Universal-Ziegelersatzplatte, auch Blechziegel oder Universalziegel genannt, ersetzt einen Dachziegel im Montagebereich eines PV-Dachhakens. Die flexible Platte wird an die benachbarte Dachdeckung angeformt.

Passt die Platte auf jedes Ziegeldach?

Die Platte ist für zahlreiche Ziegelmodelle vorgesehen. „Universal“ bedeutet keine uneingeschränkte Freigabe für jedes Dach. Prüfen Sie die Kompatibilitätsliste und lassen Sie die tatsächliche Verbaubarkeit vor Ort fachkundig beurteilen.

Sind Dachhaken, Schrauben und Dichtstreifen enthalten?

Nein. Geliefert wird eine Universal-Ziegelersatzplatte. Spenglerschrauben, Kehldichtstreifen, Dachhaken und weiteres Montagezubehör müssen separat beschafft werden.

Ist die Platte auch für Dachneigungen unter 15° geeignet?

Die Mindestdachneigung beträgt 15°. Für die Planung sind die Dachgegebenheiten und die geltenden Fachregeln zu prüfen.

In welchem Farbton wird die Platte geliefert?

Bei Bau.Shop erhalten Sie diese Ausführung ausschließlich in Anthrazit RAL 7016.

Wie wird die Platte befestigt?

Der Blechziegel wird mit Spenglerschrauben fixiert. Der Kehldichtstreifen wird angebracht und für den Dachhaken eingeschnitten. Der Dachhaken selbst wird entsprechend seiner Montageanleitung an der Dachunterkonstruktion befestigt. Die Platte ersetzt nicht die tragende Dachhakenbefestigung.

Montage-Übersicht

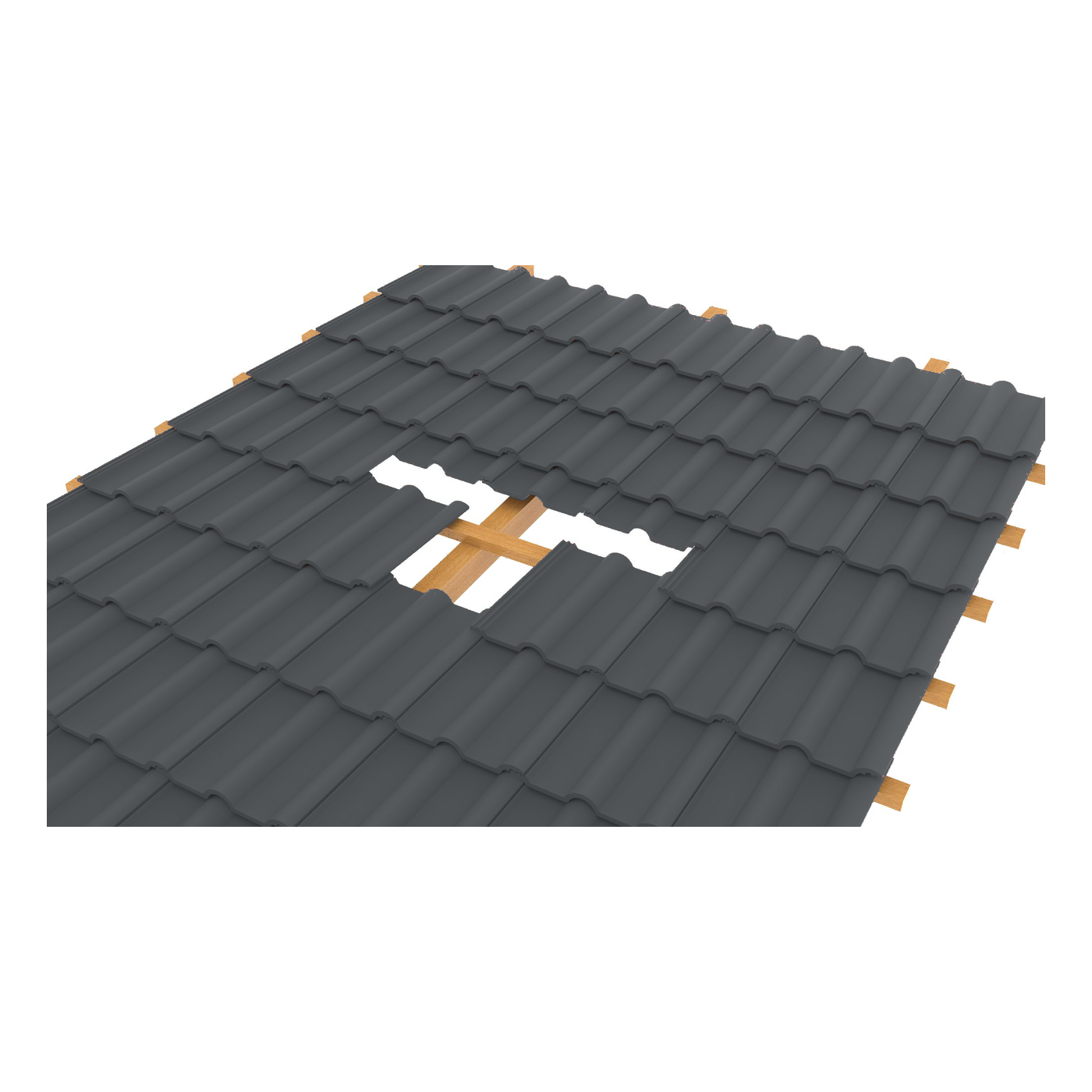

Dach vorbereiten

Umliegende Dachziegel verschieben bzw. anheben und den Originalziegel im vorgesehenen Montagebereich entnehmen.

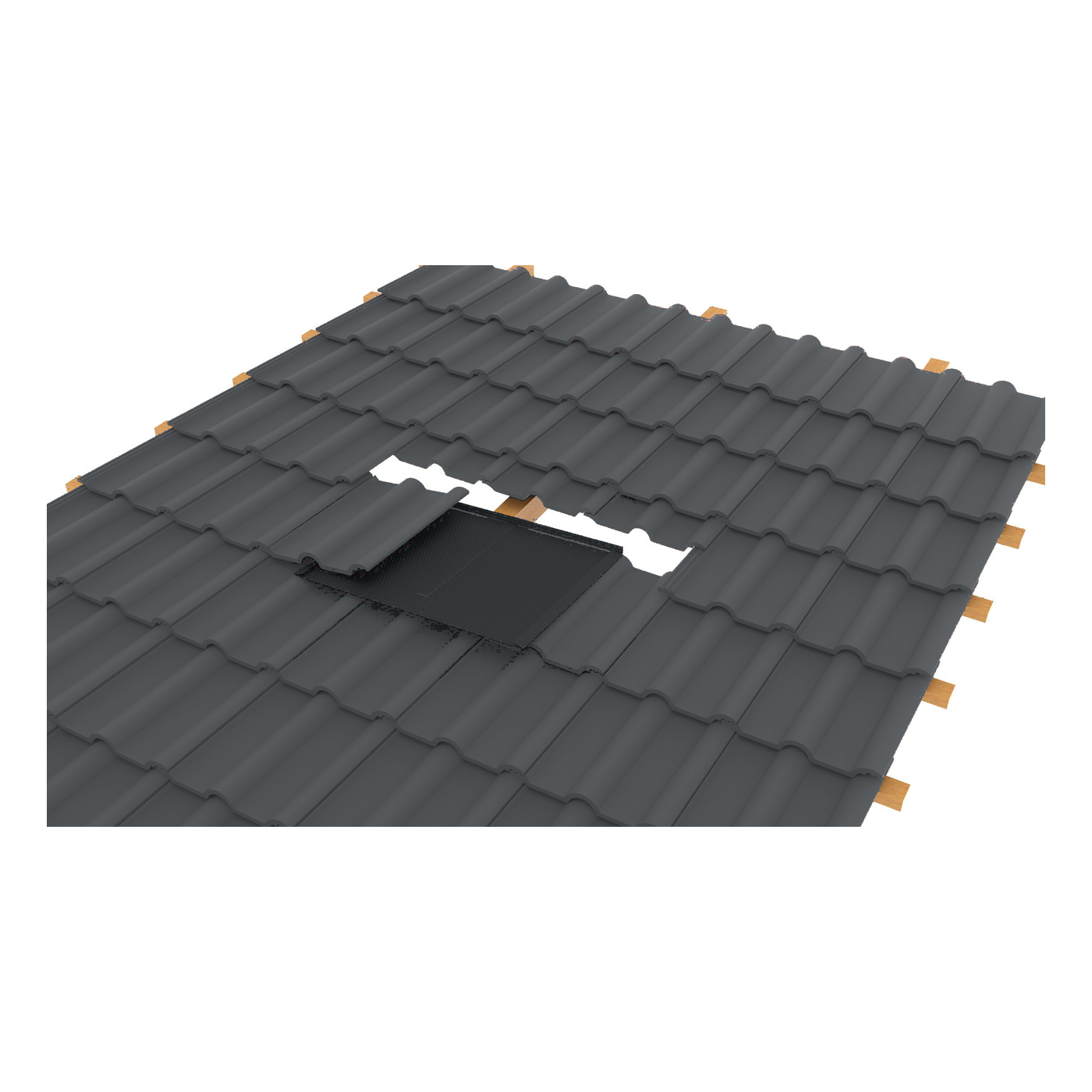

Universal-Ziegelersatzplatte einsetzen

Die Platte zunächst einseitig einlegen. Die Schutzfolie des Klebestreifens abziehen und die Platte auf der anderen Seite eindecken.

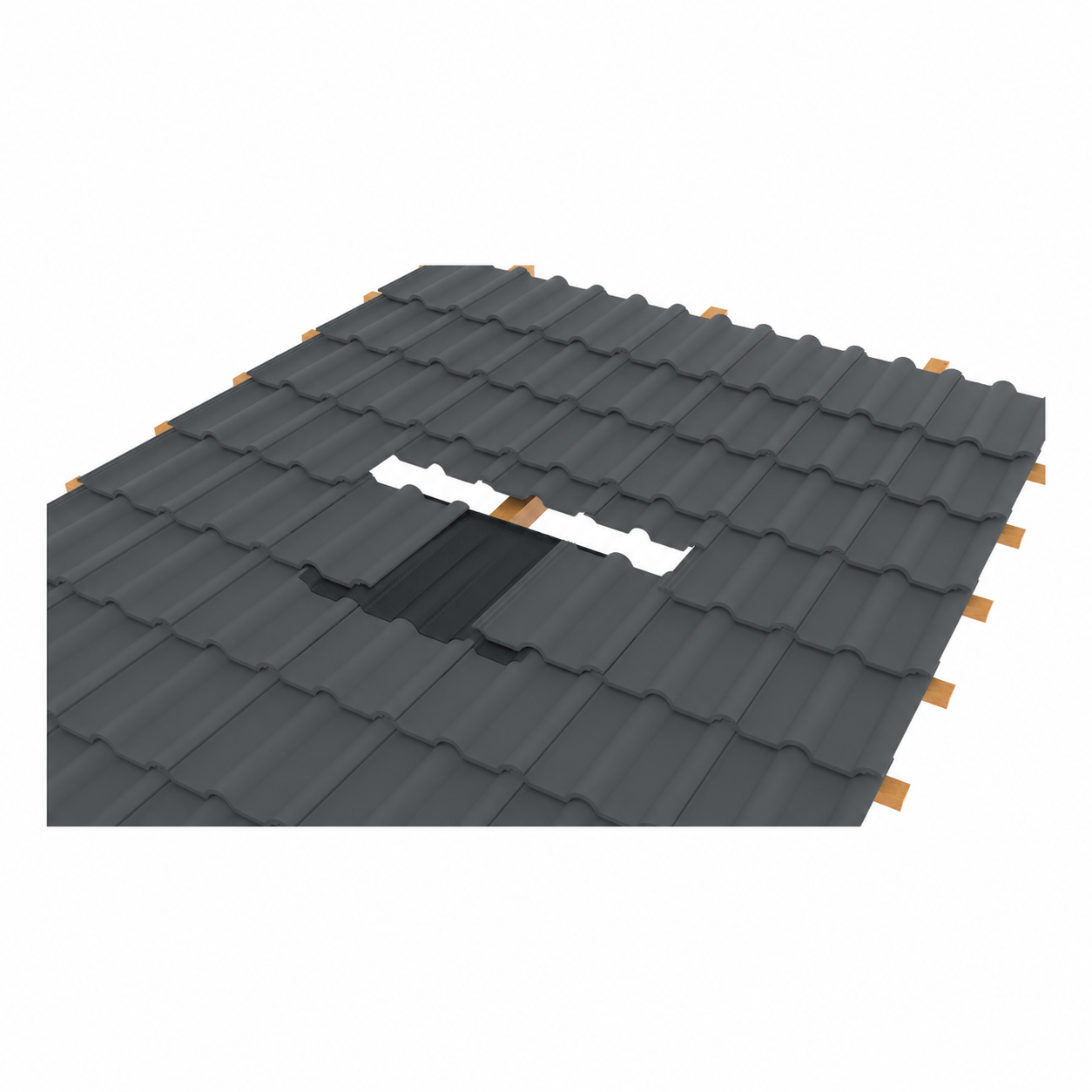

Ziegelersatzplatte anformen

Die Platte mittig beginnend nach außen an die Ziegelkontur anformen und fest andrücken. Wasserstau durch Sackbildung vermeiden.

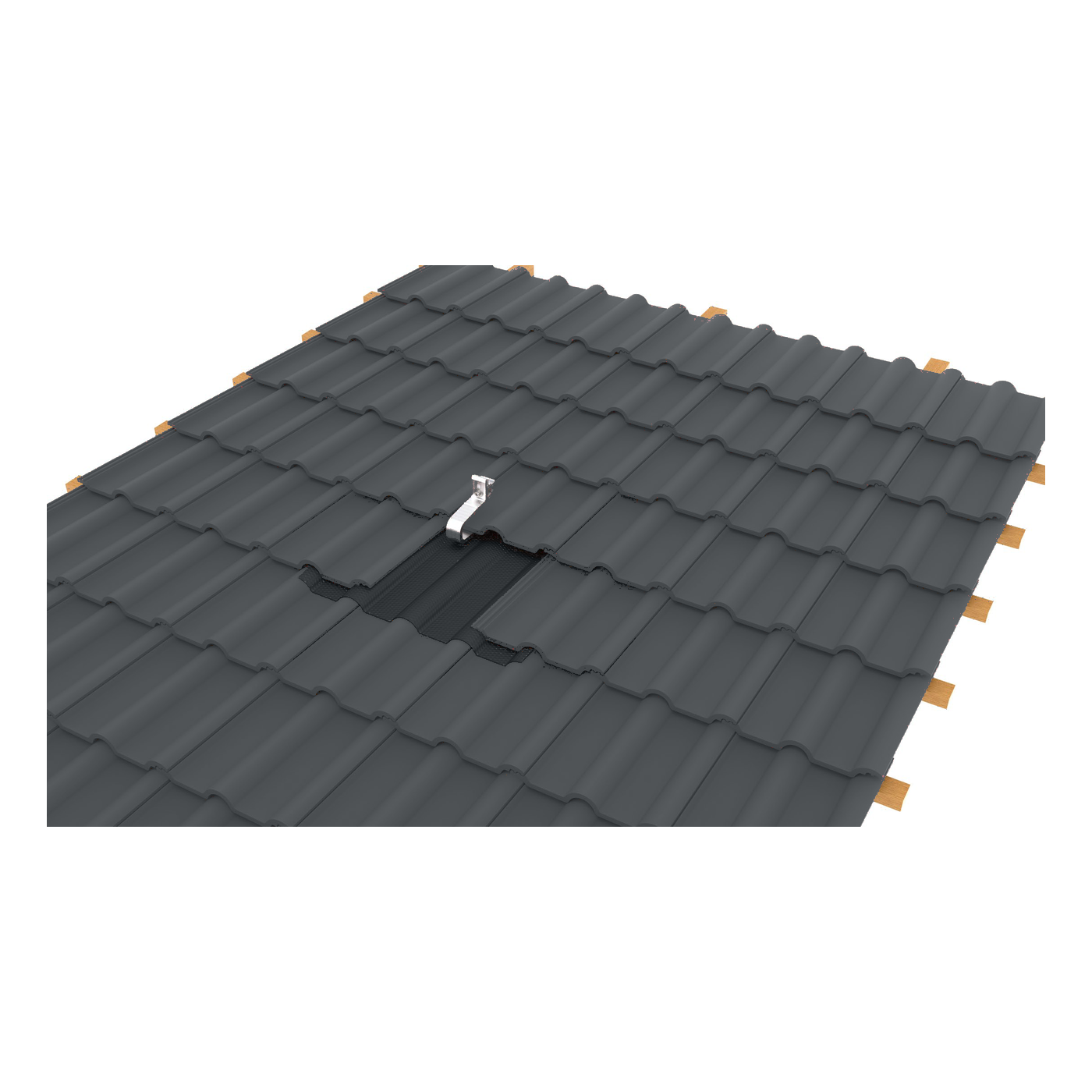

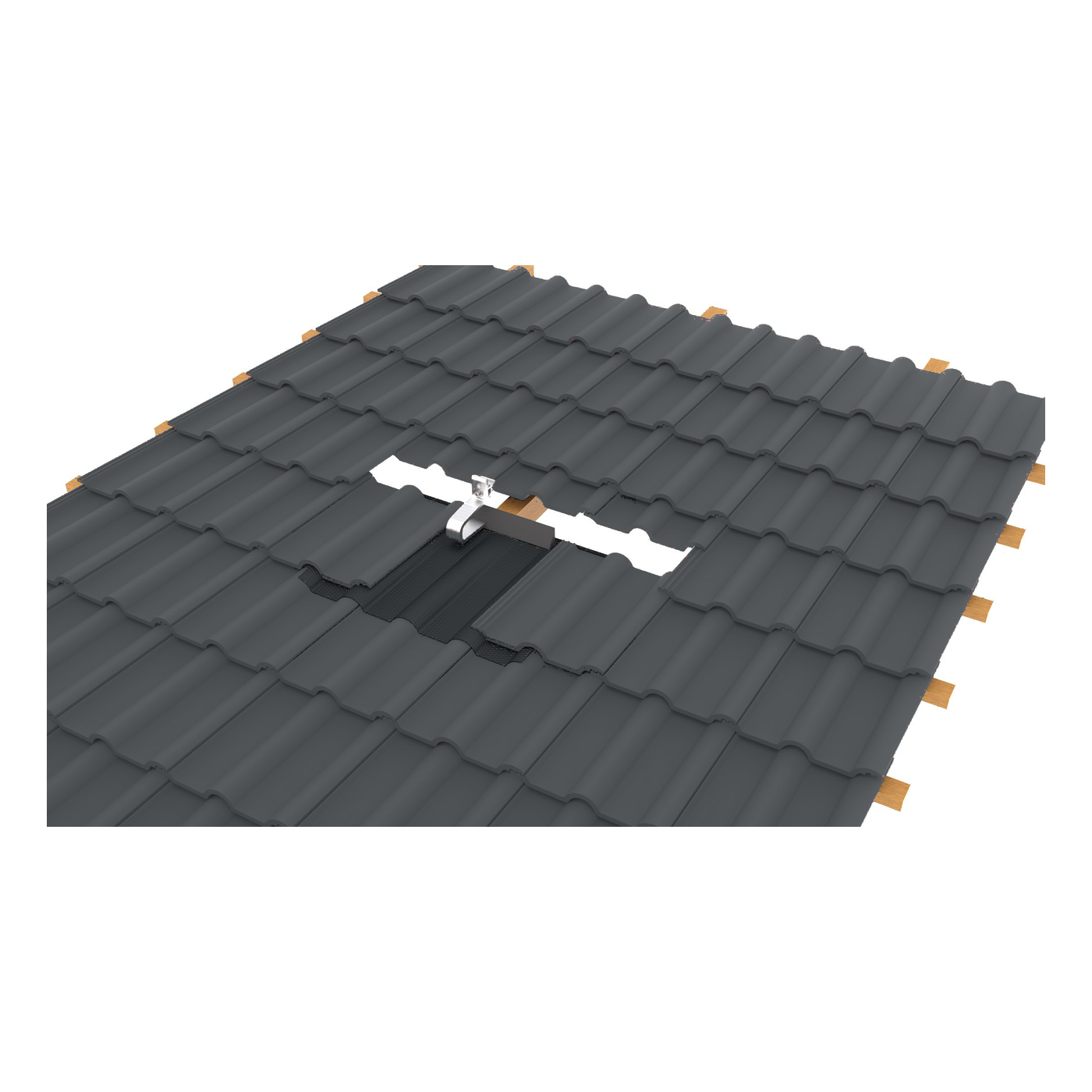

Befestigung & Dachhakenmontage

Die Platte mit Spenglerschrauben fixieren. Schutzfolie des Kehldichtstreifens abziehen und diesen bündig an der Oberkante anbringen. An der Dachhakenposition L-förmig einschneiden. Den Dachhaken einlegen und an der Dachunterkonstruktion befestigen.
