Universelle Zuganker für sichere Verbindungen im Bauwesen
Unsere Zuganker bieten die ideale Lösung für kraftschlüssige Verbindungen zwischen Holz und anderen Materialien wie Beton, Stahl oder Mauerwerk. Sie sorgen dafür, dass Zug- und Sogkräfte zuverlässig in den Untergrund abgeleitet werden – für dauerhaft stabile Konstruktionen.
Alle Varianten bestehen aus feuerverzinktem Qualitätsstahl, verfügen über eine europäische technische Zulassung (ETA) und entsprechen den einschlägigen Normen.
Mit den unterschiedlichen Ausführungen findest du den passenden Anker für dein Bauvorhaben – von leichten Holzrahmen bis hin zu hoch belasteten Stützenanschlüssen.
Varianten im Überblick

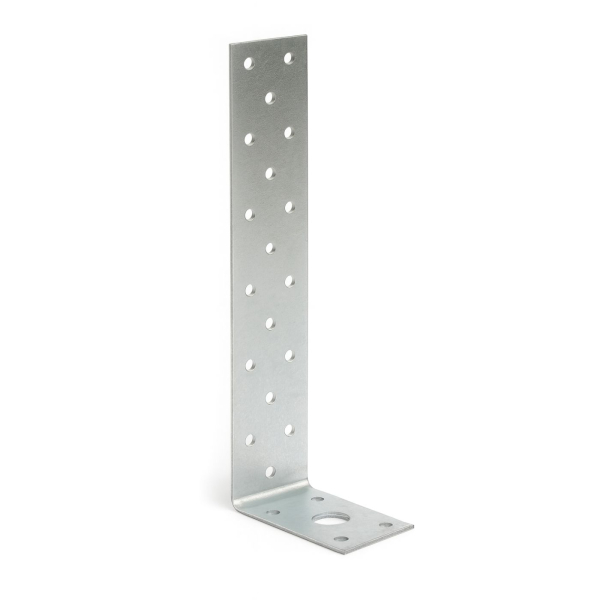

Betonflachstahlanker (Typ BFA)
-
Materialstärke wählbar: 2 mm oder 4 mm
-
Maße: 40 × 407 × 42 mm
-
Lochbild:
-
Nebenträger: Ø 5 mm
-
Hauptträger: Ø 5 mm und 13 mm
-
Zulassung: ETA-14/0274
-
Einsatzbereich: Nutzungsklasse 1 und 2 (EN 1995)
-
Anwendung: Einbetonieren ins Fundament – ideal für Pfosten, Schwellen oder Stützen
-
Besonderheiten:
-
2 mm: leichte Montage, für Standardverbindungen im Holzbau
-
4 mm: ca. dreifache Biegefestigkeit, optimal für höhere Belastungen und tragende Konstruktionen

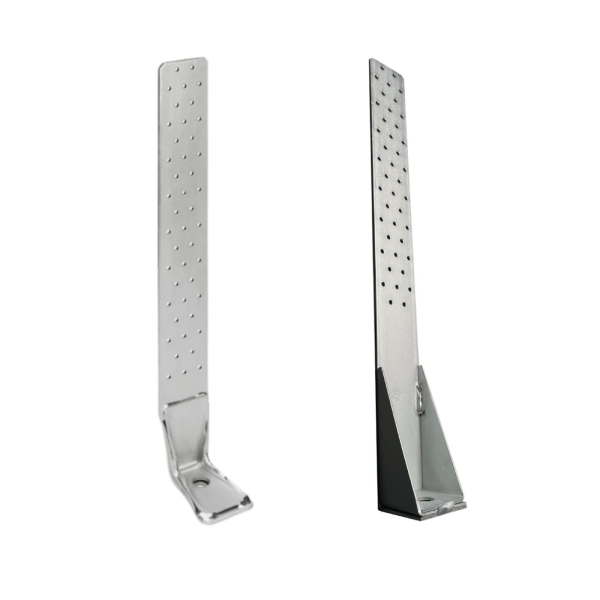

Zuganker Typ R / Typ KR
-> Typ R ist die klassische Variante/ Standardausführung – mit einfachem rechtwinkligen Fuß, geeignet für: normale Zugbeanspruchungen
-> Typ KR ist die Variante mit Kragen – mit zusätzlicher Versteifung, stabilere Form, geeignet für: höhere Zugkräfte
-
Materialstärke: 3 - 4 mm
-
Material: Verzinkter Stahl (Korrosionsschutz)
-
Bohrungen:
-
Nagellöcher im langen Schenkel: Ø 5 mm
-
Befestigungsloch im Winkel: Ø 18 mm
-
Zulassung: ETA-13/1060, prEN 14592
-
Montage: Befestigung mit Gewindestangen und Druckplatten für maximale Zugtragfähigkeit
-
Anwendung:
- Holz-Beton-Verbindungen mit normalen bis hohen Zugkräften
- Stützenanschlüsse mit normaler bis hoher Lastaufnahme
- Holz-Mauerwerk- oder Holz-Stahl-Verbindungen
-> Befestigung mit Gewindestangen und Druckplatten empfohlen
Vorteile unserer Zuganker
✔ Sichere Abtragung von Zug- und Sogkräften
✔ Vielseitige Einsatzmöglichkeiten im Holzbau
✔ Europäische Zulassung (ETA) für Planungssicherheit
✔ Feuerverzinkter Stahl für hohen Korrosionsschutz
✔ Verschiedene Ausführungen für leichte bis schwere Belastungen
Typische Anwendungsbereiche
- Stützenanschlüsse in Holzrahmen- und Fachwerkkonstruktionen
- Verbindungen zwischen Holz und Betonfundamenten
- Befestigungen an Mauerwerk oder Stahlträgern
- Projekte mit hohen Zugbeanspruchungen im Bauwesen
